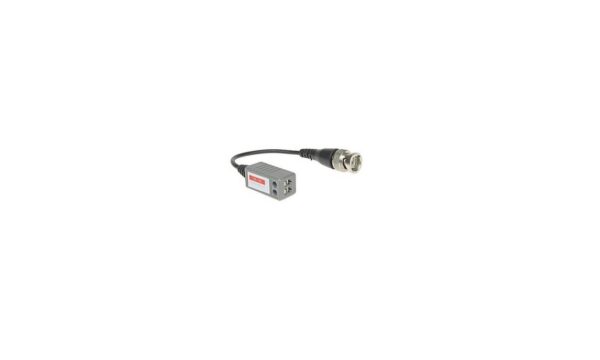

Transformator wideo TR-1D
10,00 zł
Transformator TR-1D przeznaczony jest do przesyłu sygnału wizyjnego z jednego źródła za pomocą skrętki komputerowej. Umieszczenie wtyku BNC na przewodzie, daje możliwość wyprowadzenia sygnału z kamery do skrętki komputerowej poprowadzonej np. w podwieszanym suficie. Wtedy sam transformator jest niewidoczny dla osób postronnych. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii).
Należy zwrócić uwagę na prawidłowe połączenie zacisków: (+) do (+) oraz (-) do (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
2 szt. w opakowaniu. Cena za opakowanie.
3 w magazynie
Opis
Specyfikacja:
- przesył sygnału: kabel UTP/telekomunikacyjny
- zasięg (UTP):
- 400m kolor
- 600m B/W
- podłączenie za pomocą śrubowych zacisków
Dane techniczne:
Zasięg 400 m Zakres napięcia we/wy 75Ω (CVBS): 1Vpp Tłumienie przelotowe: -0,5dB (dla f=5Mhz) Zakres pasma video: 0 … 50Mhz (-3dB) CMRR (dB @ 5MHz): 50dB Impedancja we/wy koncentrycznego: 75Ω Impedancja we/wy symetrycznego: 100Ω Typ złącza we/wy koncentrycznego: wtyk BNC męski (MALE) Typ złącz we/wy symetrycznego: Zaciski kablowe Temp. pracy / wilgotność wzgl.: 0ºC … +55ºC / <95% Waga: 21 g Długość przewodu: 9 cm
